Información General en la corrección del factor de potencia.

Los bancos de capacitores Ducati Energia para media y alta tensión están compuestos de unidades de una sola fase, montados en marcos específicos de de acero galvanizado. Las unidades se conectan en serie o paralelo para alcanzar los valores necesarios de tensión y potencia.

Las páginas siguientes muestran las soluciones estándar para bancos de capacitores de hasta 170 kV.

Construcción de bancos de capacitores

Se pueden producir tres versiones distintas de bancos de capacitores.

• Unidades con fusibles externos.
• Unidades con fusibles internos.
• Unidades sin fusibles

La elección de la versión depende de el tipo de aplicación, así como las combinaciones de tensión/potencia.

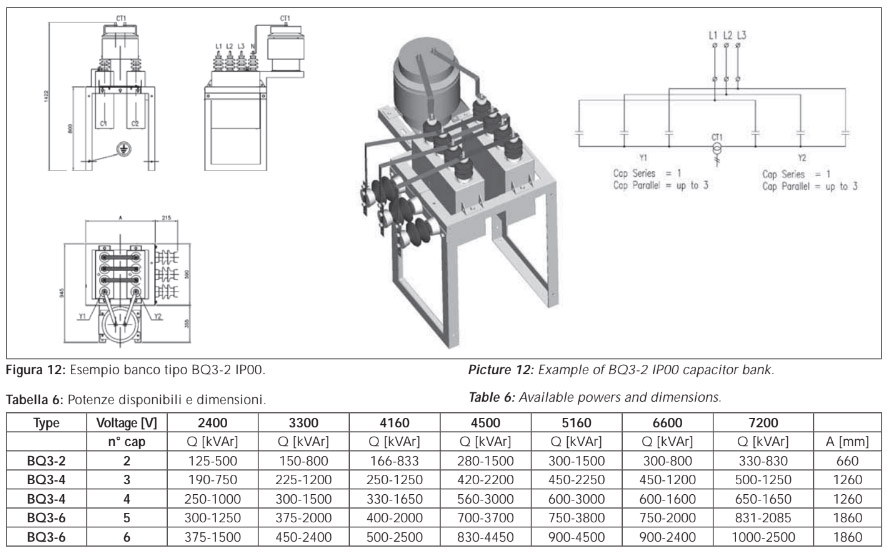

BQ3 – BANCOS DE CAPACITORES CON TENSIÓN DE AISLAMIENTO DE HASTA 7.2 kV.

Estos bancos están compuestos de dos o más capacitores trifásicos con un aislamiento neutral, de manera que se obtiene una protección a los desbalances.

Este tipo de bancos están destinados principalmente a la corrección de potencia de de motores grandes. Pueden ser suministrados tanto en la versión IP00 o en la versión IP44 con cubierta metálica.

B – BANCOS DE CAPACITORES ESTÁNDAR CON TENSIÓN DE AISLAMIENTO DE HASTA 24 kV

Todos los bancos de capacitores estándar están compuestos normalmente por los siguientes elementos:

• Capacitores de una sola fase (hasta 24 unidades) con doble conexión estrella y un aislamiento neutro. Normalmente, una unidad es ensamblada en serie y hasta 4 en paralelo.
• Marco de acero
• Kit para conexión eléctrica, aisladores, tornillos y tuercas.
• Transformadores de corriente para la protección a los desbalances.

Los siguientes accesorios también pueden ser suministrados:

• Reactores limitadores de corriente de inrush (tipo BIR) / (BIR serie)
• Puesta a tierra e interruptores de línea.
• Protección de sobrecarga y de sobretensión
• Dispositivo de descarga rápida.
• Descargadores
• Relay de protección

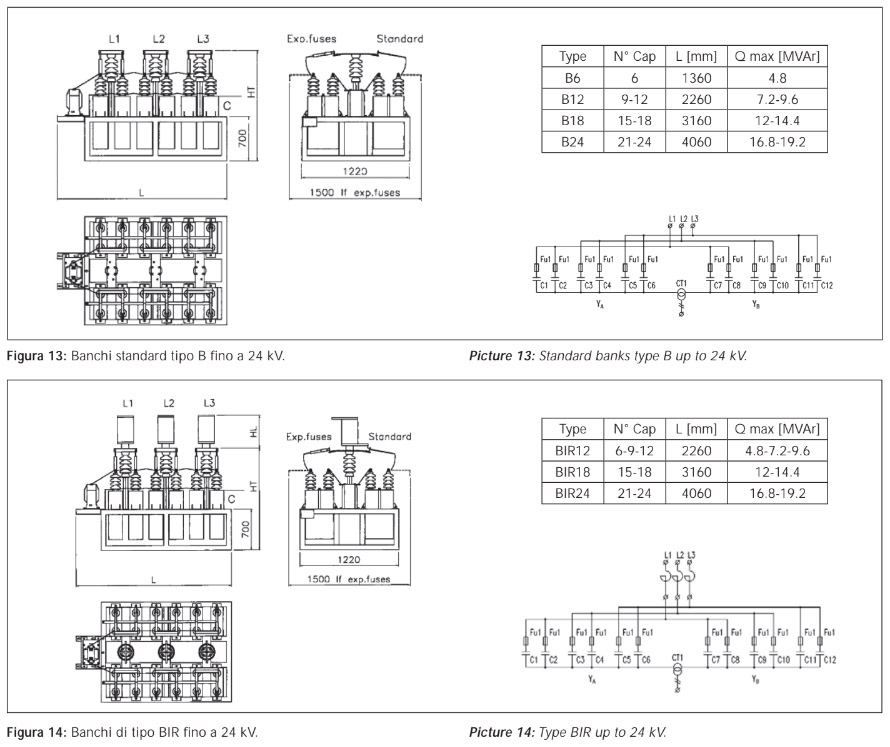

Las siguientes figuras muestran ejemplos de bancos de capacitores estándar de hasta 24 kV.

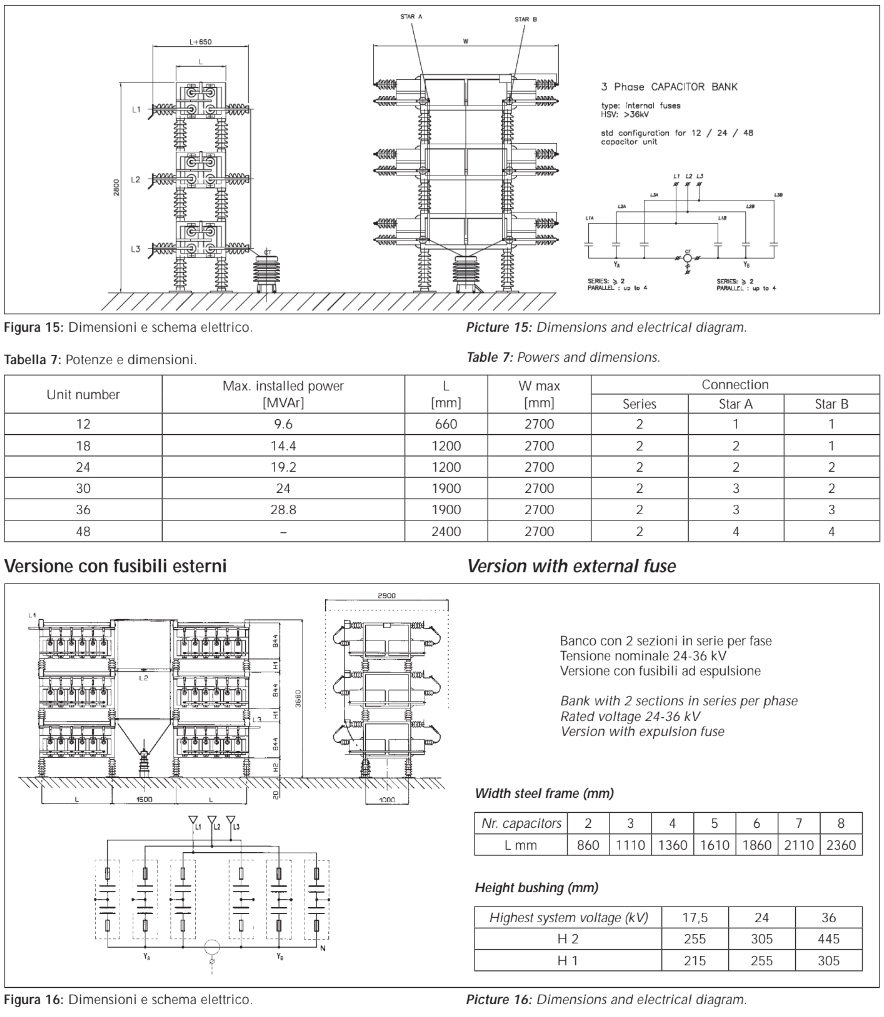

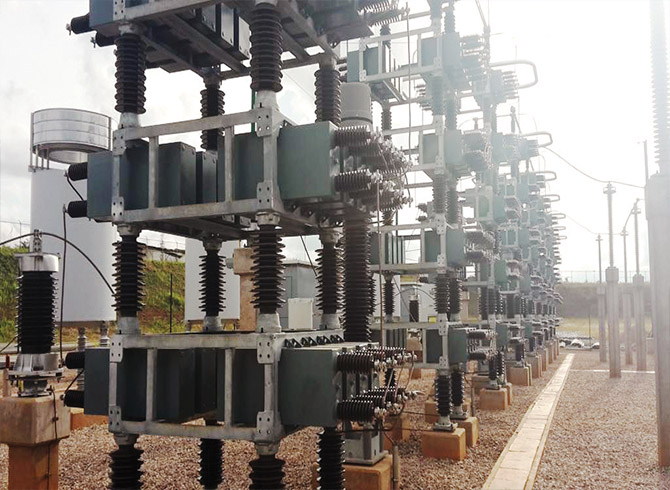

BANCOS DE CAPACITORES ESTÁNDAR CON TENSIÓN DE AISLAMIENTO DE HASTA 52 kV.

Las figuras siguientes muestran algunas configuraciones de capacitores trifásicos tanto con fusibles externos como con fusibles internos, con doble conexión estrella o configuración de puente H.

Versión con fusibles internos.

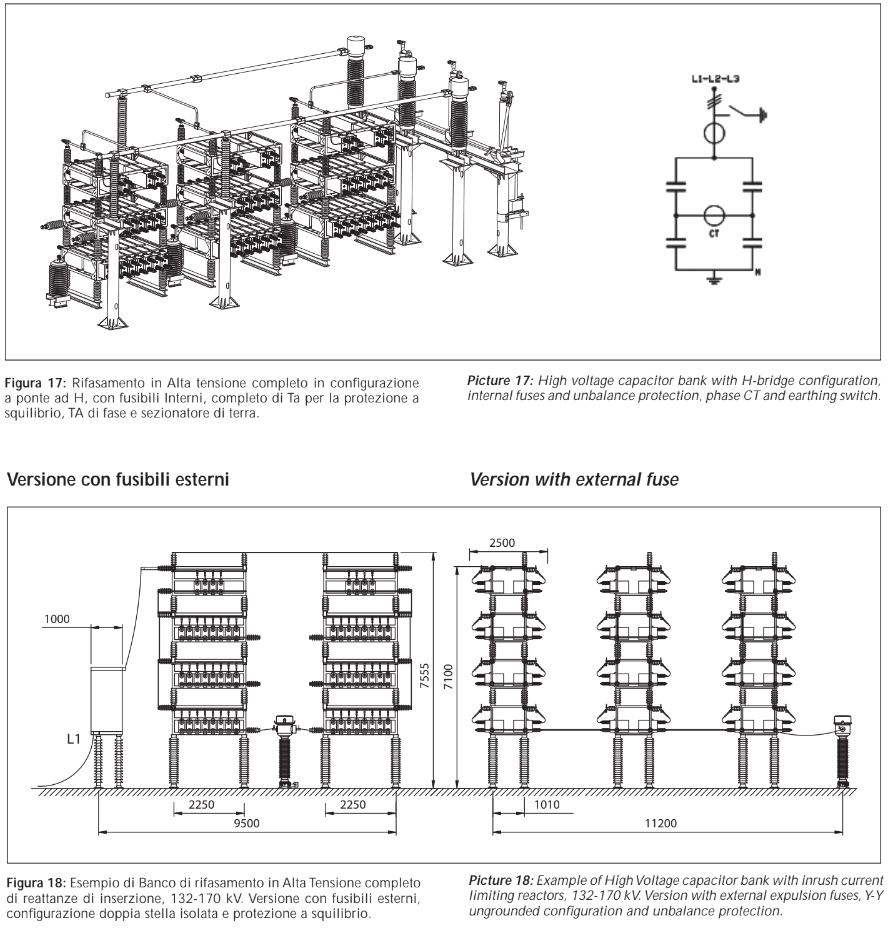

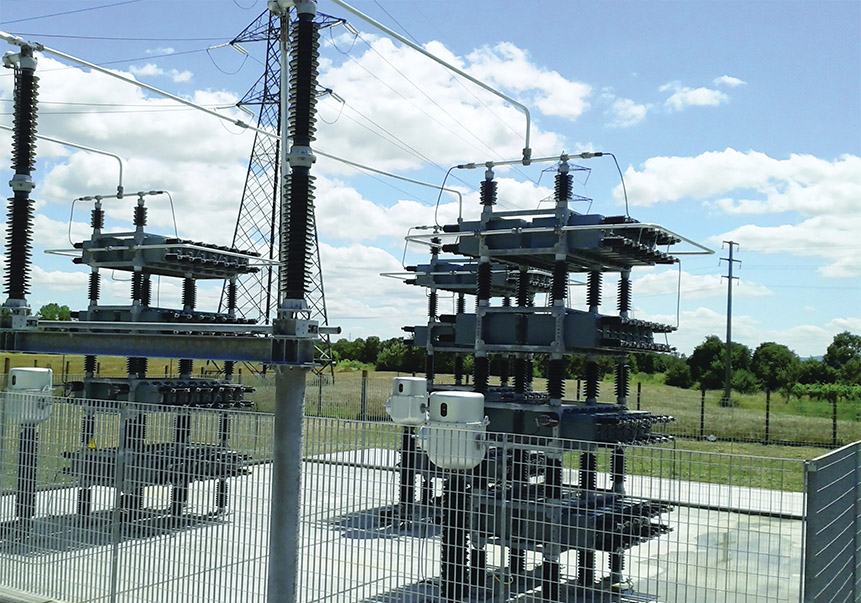

BANCOS DE CAPACITORES ESTÁNDAR CON TENSIÓN DE AISLAMIENTO DE HASTA 170 kV.

Versión con fusibles internos.
